ریخته گری شلمولدینگ

فرآیند ریخته‌گری شل‌مولدینگ

ریخته‌گری شل‌مولدینگ شامل مراحل زیر است:

1. آماده‌سازی قالب

• ماسه ریز دانه با رزین ترموست مخلوط می‌شود.

• قالب با پاشیدن ماسه رزینی روی الگو گرم و حرارت دادن لایه‌لایه ساخته می‌شود.

• قالب نازک و سخت به شکل پوسته (Shell) ایجاد می‌شود.

2. ساخت هسته‌ها

• در صورت نیاز به قطعات توخالی، هسته‌های ماسه‌ای در داخل قالب قرار می‌گیرند.

3. مونتاژ و ریختن فلز

• پوسته‌ها روی هم مونتاژ می‌شوند تا قالب نهایی شکل بگیرد.

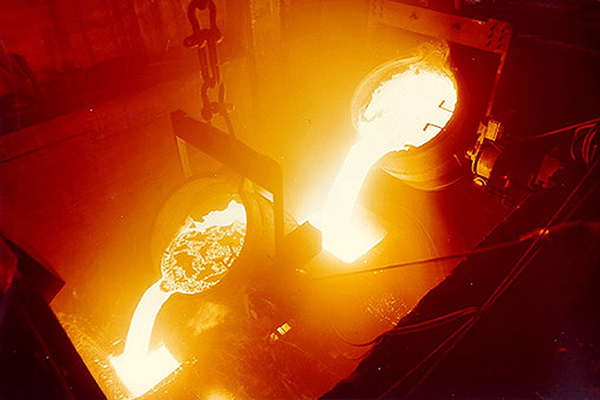

• فلز مذاب در قالب ریخته می‌شود و به دلیل نازکی قالب، انتقال حرارت سریع و یکنواخت است.

4. خارج کردن قطعه

• پس از سرد شدن، قالب شل شکسته و قطعه فلزی خارج می‌شود.

• قطعه معمولاً سطح صاف و دقت ابعادی بالایی دارد و نیاز به ماشین‌کاری کمتری دارد.

خواص قطعات ریخته‌گری شل‌مولدینگ

قطعات تولید شده با شل‌مولدینگ دارای ویژگی‌های زیر هستند:

• سطح صاف و صیقلی با حداقل پرداخت ثانویه

• دقت ابعادی بالا (تلرانس ±0.1–0.3 mm)

• مقاومت مکانیکی مناسب بسته به نوع آلیاژ

• قابلیت تولید قطعات کوچک و پیچیده با دیواره‌های نازک

کاربردهای ریخته‌گری شل‌مولدینگ

به دلیل دقت و کیفیت بالا، این روش در صنایع مختلف کاربرد دارد:

• خودروسازی: اجزای موتور، سوپاپ و قطعات گیربکس

• ماشین‌آلات دقیق: بدنه پمپ‌ها، شیرآلات و تجهیزات صنعتی

• هوافضا: قطعات کوچک و پیچیده با دقت ابعادی بالا

• ابزارسازی و صنایع الکترونیک: قالب‌ها، قطعات کوچک و دقیق

محدودیت‌ها و نکات مهم

با وجود مزایا، ریخته‌گری شل‌مولدینگ محدودیت‌هایی نیز دارد:

• هزینه قالب بالاتر نسبت به ریخته‌گری ماسه‌ای سنتی

• محدودیت در تولید قطعات بسیار بزرگ

• نیاز به تجهیزات دقیق و کنترل فرآیند حرارتی
